超聲波縫合機操作注意事項有哪些以及解決辦法：操作時注意事項： 1、模頭的定期檢查：（1）模頭的平面與花輪的平行度要定期檢查，一般要求它們的平行度小于0.02mm,若超出此標準須調(diào)整后再工作. (2)模頭的工作面若出現(xiàn)磨損產(chǎn)生凹痕,導(dǎo)致工作出現(xiàn)織品熔斷不暢現(xiàn)象,就須將模頭卸下將工作面研磨
平后再裝上工作. 注意:模頭出現(xiàn)不平可經(jīng)幾次研磨,但研磨量幾次累積不得大于2mm,否則模頭會因工作頻率產(chǎn)生變化且表面硬化層消失而報廢. (3)模頭與超聲發(fā)生器總成工作頻率匹配的檢查: 注意：每天上班前，應(yīng)先檢查此項。
超聲波縫合機自檢方法是：開啟電源開關(guān)，然后反動試驗開關(guān)板向“超聲波試驗”方向，觀察如有一列現(xiàn)象之一者應(yīng)校正頻率： A、用手輕摸模頭工作面感到超聲波振幅微弱 B、有產(chǎn)生異常響聲 C、模頭異常發(fā)燙 D、發(fā)生器總成面板上電流表擺動幅度過大調(diào)整方法時用“一”字頭螺絲批在面板上的調(diào)諧
器，逐格微調(diào)校正頻率（一般順時針反時針調(diào)校不超過45o），調(diào)整到電流表指針擺動小及上述現(xiàn)象消失為止。若經(jīng)校正仍無法工作，切勿踏腳踏開關(guān)，并切斷電源停止工作，否則將損壞設(shè)備。 2、花輪檢查：花輪的花紋須保持銳利狀態(tài)，其硬度保持在洛氏50-55度之間。劣質(zhì)已磨損、銹觸的花輪不得使用，以免影響產(chǎn)品質(zhì)量或誤加花輪壓力導(dǎo)致模頭加速磨損。 3、壓力的控制：機臺在工作時所需的壓力一般依下列因素決定：（1）花輪的花紋較為復(fù)雜，須稍加大壓力。（2）花輪的花紋欠銳利，須稍加大
壓力。（3）模頭的聲波振幅較小時，須稍加大壓力。（4）被加工的織品材質(zhì)，含化纖量較高的（如NYLON）壓力可小些，反之（如IC布）壓力須稍加大些。

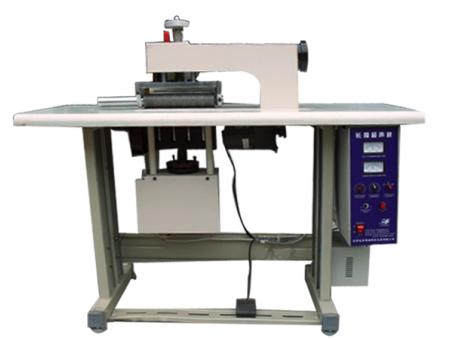

超聲波縫合機（5）被加工的織品厚薄，較厚的織品須稍加大壓力。（6）加工速度不同，高速時須稍加大壓力。注意：如果產(chǎn)品出現(xiàn)質(zhì)量問題，請查明影響質(zhì)量的原因，切勿采用加大花輪壓力來解決。因為單純追求壓力解決問題，易造成模頭表面或花輪花紋中速磨損以及造成其他故障，因此，只要被加工產(chǎn)品質(zhì)量好，壓力調(diào)得越小越好。 4、超聲波發(fā)生器總成面板上電流表在設(shè)備空載時的電流指示指針大于1.2A時,表示發(fā)生器的頻率偏移或異常,需停機校正頻率或檢查后再使用. 5、超聲波發(fā)生器總成對額定輸入電壓的穩(wěn)定較為建議加裝電子自動穩(wěn)壓裝置。
